中海达V30 GNSS RTK系统
作者:管理员  来源:新瑞测绘  浏览:465次  更新:2013-4-23 9:31:15

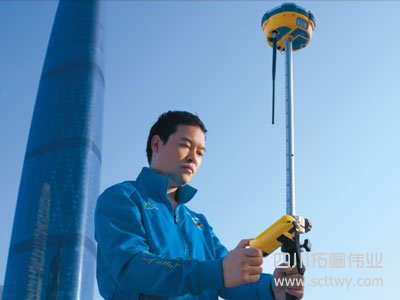

标志图片效果图,点击可放大

历经中海达精英研发团队3年深层研发,融合天宝一流的技术,新一代的GNSS RTK系统V30横空出世。 V30的推出,不仅是技术上的更新,还是生产工艺、产品质量、用户体验的全面革新。

独家10大创新点:

  • 采用国际一流的PCC BD970多星多系统内核
  • 内置收发一体电台,基准站与移动台完全互换
  • 业内首创内置1+X多模通讯单元
  • 超长距离外挂电台随心选配
  • 业内最强防水、防尘、防摔性能
  • 智能化故障自我诊断功能
  • 双倍电池容量,单块容量4400mAh
  • 业界首创双GPRS通信功能 (选购)
  • 配置多功能 RTK 手簿iHand18系列
  • 业内首创语音导航 RTK 手簿软件

众多业内顶尖科技集于一身,V30给予您革新性的用户体验。

在以V8为代表的成熟产品的基础上进行了100多项技术改进,这其中包括:

  • 人体工程学按键面板设计,由两个按键变为三个按键,由薄膜按键变为触点按键,用户操作步骤减少50%,故障率降低 50%,防水能力提高 50%。
  • 多方位天线高标志线、方便用户高精度仪器高的测量需求。
  • 全部布线采用 FPC 可靠的电路单元连接设计,故障率显著减低。
  • 高性能的μModule 电源设计,减少电力损失 10%,更环保。
  • 采用美国通用公司柔性纳米材料外壳、抗冲击、耐磨能力显著提高。

100 多项的革新,代表中海达公司对完美产品的执着追求!

相关配件

多功能 RTK 手簿 iHand18系列(标准配置)

  • iHand 18 融合了国际领先的设计理念,依照国内人体工程学特点,结合野外测量作业使用习惯,重新演绎了 RTK 手簿的定义。
  • iHand 18 采用业内最高的三防设计,特别加固的结构可承受 1.5 米跌落至硬地,IP67 的防水防尘性能,更适合复杂环境使用。
  • iHand 18 采用超轻便托盘设计,在保证强度的前提下作业更轻松,同时配置的大容量锂电池能满足您全天作业要求。

业内首创的 GIS 数据采集型手簿 iHand 18G

iHand 18G 在 iHand 18 的基础上全面引入了 GIS 数据采集技术,实现了 RTK 技术与 GIS数据采集技术的完美结合,使 RTK 应用不再局限于传统的测绘领域。

高端的系统配置

  • Windows CE6.0 或 Windows Mobile 6.1 操作系统
  • 833MHz 高速 主频CORPEX-A8 内核CPU处理器
  • 256MD DDR内存
  • 内置1GB SLC高速闪存
  • 3.5 英寸 NEC 专业级户外彩色带触摸屏

300万像素高清晰摄像功能

  • 实现 RTK 野外测量实时实景摄像,可进行点之记、测量环境的直观记录
  • 可实现 GPS 坐标与影像属性信息自动匹配标注

蓝牙无线通信功能

过蓝牙可无线协同测距仪、实现偏距测量

高灵敏麦克风录音功能

实现 GPS 坐标与实时语音属性信息自动匹配标注

超强防水、防尘、防摔性能

  • 1.5 米硬地跌落防摔
  • IP67 防水、防尘

专业级 GPS 性能 (选购)

  • 内置高灵敏度抗干扰 GPS 天线
  • 精度:单点定位:5 米 SBAS:1~2 米

应用案例

  • 施工放样:丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本
  • 电力交通:方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能
  • CORS 应用:面向 CORS 系统的应用,只需一台 RTK 移动台即可接收 CORS 差分信号进行数据采集、施工放样等所有的作业
  • CORS 建站:HD-CORS 融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案。
  • 控制测量:一次投资,多重功能,V30 GNSS RTK的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作
  • 数据采集:面向 GIS 系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要
  • 水上测量:配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式
  • 施工定位(水上):配合中海达海洋施工定位软件, V30 GNSS RTK 系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求。

中海达V30 GNSS RTK系统技术参数

信号跟踪

  • GPS: L1 C/A、L2E、L2C、L5
  • GLONASS: L1 C/A、L1 P、L2 C/A (仅限于GLONASS M)和 L2 P
  • GALILEO:(升级保留)
  • SBAS:WAAS,MSAS,EGNOS

模块技术

  • PCC Maxwell 6 高级自定义测量 GNSS 技术
  • 极低噪声的 GNSS 载波相位测量,1 赫兹带宽内的精度 <1 毫米
  • 成熟的PCC低仰角跟踪技术
  • 初始化时间:<10 秒
  • 初始化可靠性:>99.9%
  • 定位输出:1 Hz、2 Hz、5 Hz、10 Hz、20Hz 和 50 Hz 定位输出(默认10Hz)
  • 差分支持:CMR、CMR+、RTCM 2.1、2.2、 2.3、3.0、3.1
  • 输出格式支持:ASCII:NMEA-0183 以及二进制:Trimble GSOF

定位精度

接收机精度

  • 静态、快速静态精度:平面:±(2.5+1×10-6D)mm、高程:±(5+1×10-6D)mm
  • RTK定位精度:平面:±(10+1×10-6D)mm、高程:±(20+1×10-6D)mm

内置通讯

固定GPRS模块

  • CDMA/3G网络通讯模块(选购)
  • 可选 电信 CDMA 通信服务,支持 WCDMA 3G 通讯功能
  • 可配置双网络通信,如:GPRS+GPRS、GPRS+CDMA、GPRS+3G

GM-46V内置收发一体兼容V8电台(选购)

  • 发射功率在 0.1W、1W、2W 之间可调
  • 电台频段 450MHz~470MHz,100 个频道可灵活切换
  • 最高19.2Kbps 无线传输速率

GM-46PV 内置收发一体兼容进口电台(选购)

  • 兼容天宝、徕卡各种 RTK 产品的数传电台
  • 发射功率在 0.1W、0.5W、1W 之间可调
  • 电台频段 430MHz~470MHz,32 个频道可灵活切换,用户可自行修改频率表
  • 最高19.2Kbps 无线传输速率

GM-46XV 内置收发一体高性能新型电台(选购)

  • 发射功率在 0.1W、0.5W、1W 之间可调
  • 电台频段 430MHz~470MHz,24 个频道可灵活切换,用户可自行修改频率表
  • 最高 19.2Kbps 无线传输速率

外部电台

高性能外挂电台

电台频段 450MHz~470MHz,19.2Kbps 无线传输速率,100个频道可灵活切换,5W/10W/20W/30W 可调。

接口

  • 2 个 RS-232 串行口
  • 2 个外接直流电源输入口(复用)
  • 1 个蓝牙无线通信口
  • 1 个 USB 接口(复用)
  • 1 个 GSM 或 CDMA 用 SIM 卡插槽

功能和指标灯

  • 3个面版按键:1个电源键,2 个功能键,
  • 3个指示灯:1 个卫星指示灯(单色灯),1 个通讯指示灯(双色灯),1 个电源指示灯(双色灯)

电气物理特性

  • 内存:64M 主机功耗:2.5W
  • 输入电压:直流 6-36V
  • 电池:高容量锂电池 4400mah/块(2 块),单块电池 GPRS 移动站工作时间 12 小时
  • 体积:φ19.5cm×10.4cm
  • 重量:1300g(含锂电池)

环境特性

  • 防水防尘: IP67,抗2米水下浸泡,完全防止粉尘进入
  • 防摔:抗3米自然跌落,
  • 工作温度:-45℃~65℃
  • 存储温度:-55℃~85℃

iHand18系列手簿技术参数

系统

  • 操作系统:Windows CE 6.0 R3操作系统
  • 处 理 器:833MHz主频Cortex-A8内核CPU,
  • 内嵌2D/3D硬件图形加速器GPU
  • 内存:256MB DDR内存,内置1GB Flash闪存
  • 显 示:3.5英寸专业级户外彩色触摸屏

GPS特性(iHand18G特有功能):

  • 支持SBAS(WAAS,EGNOS,MSAS)
  • 内置高灵敏度抗干扰GPS天线

精    度:

  • 单点定位:5米
  • SBAS:1-3米
  • PPP(利用SEAS信息)技术:0.8-1.5米
  • PPP(利用IGS网络数据)技术:0.5米
  • 差分后处理:0.5米
  • 默认更新率:1Hz
  • 首次定位时间:30s(典型)

应用功能:

  • 内置300万像素摄像头,具备影象标注功能
  • 内置麦克风,具备语音标注功能
  • 支持车载导航软件安装,可选配GPS托架、车充、座充(座充选配)
  • 支持RMVB、AVI、WMV、MP4、3GP、FLV等格式视频播放

通讯接口:

  • 内置蓝牙、USB接口
  • 支持WIFI无线局域网
  • 内置密封Micro SD卡槽,最大可支持32GB

电源性能:内置7.4V,2000mAh锂电池。
