中海达F11 CORS RTK系统
作者:管理员  来源:新瑞测绘  浏览:415次  更新:2013-4-23 9:30:28

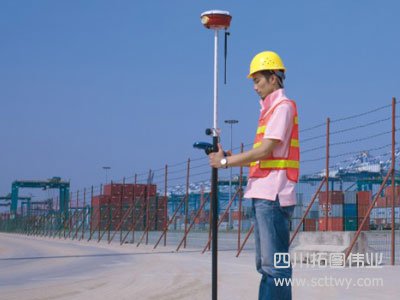

标志图片效果图,点击可放大

面向 CORS 系统的技术设计,成熟的网络数传技术,无缝接入城市连续参考站系统(CORS)的应用,一台移动台即可实现 RTK 作业,是 CORS 系统移动测量终端的最佳选择。 中海达F11可自建单机站和多基站CORS系统,基准站无线接入,建站成本低,扩展方便,支持UDP和TCP/IP协议,支持NTRIP协议,支持其它品 牌接入HD-CORS。

无缝兼容 CORS 系统

面向 CORS 系统的技术设计,成熟的网络数传技术,无缝接入城市连续参考站系统(CORS)的应用,一台移动台即可实现 RTK 作业,是 CORS 系统移动测量终端的最佳选择。

自主建站HD-CORS技术

中海达F11可自建单机站和多基站CORS系统,基准站无线接入,建站成本低,扩展方便,支持UDP和TCP/IP协议,支持NTRIP协议,支持其它品牌接入HD-CORS。

GPRS/CDMA/UHF/URS 数传技术

成熟网络数据传输技术(GPRS/CDMA)和数据链技术(UHF/URS)兼备,可自由切换数传模式。GPRS/CDMA 数传技术不受作业距离限制、特别适合城区、山区等传统电台信号阻挡严重的复杂地区作业、抗干扰能力强。

智能语音技术

智能语音技术,具有操作语音提示,状态报警等功能。

工业级一体化主机

  • 基准站和移动站可以完全互相替换使用,如接入CORS系统,就可以作为两台移动站使用。
  • 一体化全内置工业级接收单元,坚固、轻巧。
  • 工业三防模具设计的防水塞、防水胶圈,具有防水、防尘、防震功能、可漂浮,抗 2 米自然跌落
  • 内置成熟可靠的无线蓝牙设备,有效作业距离 15 米以上,意外断开时自动连接。
  • 作业时电台接收天线朝下,不会 影响 GPS 天线相位中心,不易被碰断。

内置双锂电池和通讯卡槽

  • 内藏式GPRS或CDMA通讯模块,可作远程数据传输。
  • 内置大容量双锂电池,不间断切换电源,可供长时间连续作业。
  • GIS+新一代多功能RTK手簿(GIS数据采集功能为选购)

业内最高硬件配置

具有专业的GIS采集功能(选购)

  • WINCE操作系统,专业的测图、电力、公路、GIS等各种版本软件。
  • 可以直接改移动站电台频道。
  • 直接导出CAD、Excel格式的数据。

相关配件

GIS+融合了国际领先的GIS技术,重新演绎了RTK手簿的定义。

GIS+搭载530MHZ高速ARM920T处理器,128M大容量内存,配备专业的个性化软件,堪称行业内最高性能的手簿,同时,GIS+也是一台专家级GIS采集器,最高精度可达到1米。

可轻松的调用大底图,通过自带的麦克风和高精度数码相机,可以方便地实现影像和语音属性信息的现场采集标注。

USB通讯口

  • 64M 大容量 FLASH 闪存,满足连续 120 小时数据静态采集。
  • USB 通讯接口即插即用,U 盘式静态文件数据下载,充分享受高速下载的乐趣。

业内首创智能 RTK 手簿软件

  • 工程宝、电力宝、 测图宝是中海达公司最新开发的多功能手簿软件,首创作业过程中语音导航功能,更方便野外测量。
  • 软件使用直观的图形化操作和人机对话模式,所见即所得,实现了非常人性化的人机交流。
  • 根据不同的行业特性,软件设计了具有有针对性的应用功能,配置丰富的参数和投影转换,支持多种语言,是一款极具人性化、专业化、全球化的手簿应用软件。

工程宝

  • 工程宝专门针对道路工程测量行业的应用需求,设计了专用的线路勘查、线路放样等功能,同时采用最新的统一曲线元模型算法解决了传统手簿软件误差积累的缺陷,提升了线路测量精度。
  • 工程宝支持线路的平断面、纵断面、横断面,三维放样,可视化横断面采集; 平断面支持常用的交点表法定线和线元法(积木法)定线,可以自由的定义出任意形态的线路。
  • 工程宝特别针对铁路(高铁)工程进行了测量作业优化设计,是铁路(高铁)项目测量工作最佳选择。

电力宝

  • 电力宝是电力行业专用的手簿软件,加载了丰富的电力点属性,测量结果可直接与电力行业软件数据交换,并且设计了多种电力行业专用方便的功能。
  • 电力宝采用全编码作业,全面兼容道亨格式; 辅助工具丰富,操作简洁清晰。配套独立桌面后处理软件,图形可视化编辑,能方便地对数据进行后期处理。

测图宝

  • 测图宝专门针对需要实时成图作业的工程用户开发,实现测量成果图例化、图形化;提供实用的图形编辑修改功能、完善的地物和图例库,极大的提高外业工作效率;丰富的数据格式导出,方便客户内业成图。
  • 测图宝实时成图作业,全图例绘制显示,图形编辑功能丰富实用; 丰富数据接口,扩展能力。

GIS采集软件

Hi-Q数据采集软件

  • 图形化软件界面,形象易懂,操作简单。
  • 方便的数据字典编辑功能,支持预先录入及野外实时编辑。
  • 提供多种位置数据和属性信息的采集方式,如手动采集、自动采集、公共点采集、交叉采集、偏距采集和手工录入、菜单选择等。
  • 可导入多种格式的栅格图、矢量图。
  • 方便的长度、距离、面积计算功能。
  • 可将现场所采集的数据实时上传到服务器软件端,实现监控中心的实时管理。
  • 成熟的全球版坐标系统转换算法。

Hi-Q Tools

  • 更快捷的数据字典建立、编辑功能
  • 海量矢量数据的图形浏览功能,能进行基本的图形操作。
  • 提供强大的海量影像数据配准和预处理功能。
  • 丰富的图层管理、符号渲染及属性查询功能。
  • 数据转换接口,支持 shp、mif、dxf、txt、csv 等多种格式。
  • 功能强大的 GPS 后处理软件,软件处理静态及后差分数据。

应用案例

  • 施工放样:丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本。方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能。
  • CORS 应用:面向 CORS 系统的应用,只需一台 RTK 移动台即可接收 CORS 差分信号进行数据采集、施工放样等所有的作业。
  • CORS 建站:HD-CORS 融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案。
  • 控制测量:一次投资,多重功能,F11的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作。
  • 数据采集:面向 GIS 系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要。
  • 水上测量:配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式。
  • 施工定位(水上):配合中海达海洋施工定位软件, F11 系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求。

中海达F11 CORS RTK技术参数

定位精度

静态:

  • 平面:±(2.5mm+1×10-6D)
  • 高程:±(5mm+1×10-6D)

快速静态:

  • 平面:±(5mm+1×10-6D)
  • 高程:±(10mm+1×10-6D)

RTK:

  • 平面:±(10mm+1×10-6D)
  • 高程:±(20mm+1×10-6D)

数据通讯:外置UHF发射电台,内置UHF接收电台、GPRS网络传输模块。

外接端口:1个SIM卡槽、1个USB接口、2个直流电源接口、2个电池槽、一个蓝牙、一个RS232串口、一个UHF天线接口。

电源特性:直流7~36V,内置2块共2800mAh锂电池,不间断转换。

物理特性:主机功耗:2W工作温度:-40℃~75℃

存储温度:-50℃~85℃ 三    防:IP67,防水、防尘、防震,抗2M自然跌落内    存:64M主机重量:1.1kg(含电池)。

GIS+手簿技术参数

定位精度(选配):单点定位:5米 SBAS:1~3米

系统

  • 操作系统:Windows CE 5.0
  • 处 理 器:530MHz高速ARM920T
  • 内    存:128MB SDRAM,内置512M  Flash闪存
  • 显    示:3.5英寸专业级户外彩色触摸屏

GPS特性(选配):    支持WAAS/EGNOS/MSAS 内置高灵敏度抗干扰GPS天线

  • 应用功能:内置130万像素摄像头,具备影象标注功能 内置麦克风,具备语音标注功能
  • 电源性能:内置7.6V锂电池,2000mAh,可连续工作12小时以上,支持在线充电
  • 物理性能:工作温度: -20℃~60℃   存储温度:-30℃~70℃
  • 三    防:IP67,防水、防尘、防震,抗1.2M自然跌落
  • 重    量:500g
