中海达V50 GNSS RTK系统
作者:管理员  来源:新瑞测绘  浏览:927次  更新:2013-4-23 9:32:00

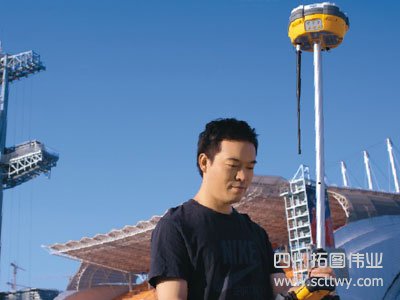

标志图片效果图,点击可放大

中海达V50 GNSS RTK汇聚了世界顶尖技术,拥有国际顶尖的天宝BD970 GNSS系统模块,PCC收发一体数据传输电台,以及进口的GNSS天线、蓝牙模块、GPRS模块、电池等,成就卓越品质。凭借国内领先的技术沉淀,中海 达摒弃业内同行堆积的设计方式,为V50融入了国际化的设计理念和精湛设计工艺,有机结合各种优秀元素,将性能发挥将近完美。 根据对中国客户十余年的潜心研究,中海达为客户创新开发出智能化故障自我诊断系统功能,语音导航功能,让用户无论是出测前的例行检查,还是在作业过程中, 都可以实现非常人性化的人机交流。同时1+X模块化通讯单元的首次应用,不但节省了用户更换通讯模块的成本,更是方便了不同作业情况下的模块更换。

PCC BD970 GNSS多系统模块

220个信道,支持多星GNSS系统

PCC BD970 GNSS系统模块不仅支持包括美国的GPSLC2、L5以及俄罗斯的GLONASSL1\L2信号在内的各种卫星信号,还能跟踪欧盟伽利略卫星系统GLOVE-B实验卫星,并己为中国北斗系统做好准备。

成熟的Maxwell6技术

最新的高精度高性能定位MaxwellTM 6技术,能为您带来无以伦比的产品体验:减少机载多路径效应,成熟的低仰角跟踪技术,显著提高RTK初始化功能,强悍的环境适应能力,先进的高程增强解算技术,让RTK在高程测量中也同样出色……

PCC收发一体数据传输电台

PCC收发一体数据传输电台是天宝旗下PCC公司的专用差分定位数据链,采用新型的无线MOOED,数据传输稳定,距离远。

电台采用模块化设计,极易拆卸更换。可根据需要换成3G或者CDMA模块。

40Mhz 宽带,整波段中高性能先进的数据链设计,19200bps高无线连接率,支持多功能GNSS,接收机1HZ RTK差分,0.1-0.5W低功耗,12.5和25KHZ频道宽带可选,强大的适应环境能力,超宽温度范围,特有功率放大器开关,2W与35W随心转 换。

相关配件

进口GPRS模块

具有电信级别高稳定性,115K宽带接入,高速传输,可实现GSM、GPRS两种组建监控网络的技术方案,让GPRS数据在网络传输时,使用PPP协议封装,在通讯时可使用PAP,CHAP加密通讯。

进口电池

高能4芯锂电池,高密度,蓄电能力超强,低自放电率、耐用性好,单块电池容量4400mAh,标配两块共8800 mAh。单块电池继航能力比传统电池增加120%;RTK移动台作业12小时,表态作业15小时,2W内置电台发射8小时。

进口柔性纳米材料外壳

美国通用公司第二代柔性纳米材料,多重防水防震设计,可承受水下2米浸泡,3米硬地自然跌落。另外,纳米材料具有优秀的抗老化性能,使主机外壳在频繁的户外作业中更耐用。

进口手薄

专用的Getac手薄,128MB DDR、256MB NAND Flash和4GB/8GB iNAND,原装进口工业级手薄,通过美军标MIL-STD 810GIp67防撞塑料壳,选配数字键盘或字母数字键盘,最长10小时电池继航能力。

智能化故障自我诊断

内置智能化故障自我诊断,遇到异常问题及时自动语音播报,无论是出测前的例行检查,还是在作业过程中,通过快捷键操作,独特的语音系统就可以播报各项软硬件是否正常运行,真正做到心中有数。

内置1+X模块化通讯单元

内置1+X模块化通讯单元,标配内置1个基本GPRS通讯单元,还可根据用户不同需要,自由增加和置换3G通讯单元、CDMA单元、进口电台单元、V8兼容电台单元、新型高性能电台单元等。模块设计人性化,安装、拆卸极其方便。

应用案例

  • 施工放样:丰富的点、线放样功能,辅以图形化的操作指导,给您的工程施工节约更多成本
  • 电力交通:方便的电力测向、测距、角度计算功能;全面实用的公路测设、中桩、边桩测量,纵、横断面测量功能
  • CORS 应用:面向 CORS 系统的应用,只需一台 RTK 移动台即可接收 CORS 差分信号进行数据采集、施工放样等所有的作业
  • CORS 建站:HD-CORS 融合了中海达多年的成熟建站技术,具有运行稳定,传输距离长等优点,是城市连续参考站系统的首选解决方案。
  • 控制测量:一次投资,多重功能,V50 GNSS RTK 的双频静态测量精度满足任何控制测量要求,配套成熟的专业数据解算软件,可助您完成各种高精度的控制测量工作
  • 数据采集:面向 GIS 系统设计的手簿操作软件,灵活的编码功能,满足您快速高效的野外数据采集需要
  • 水上测量:配套中海达测绘权威的海洋测量、海洋成图软件及测深仪,轻松实现水下地形测量工作,彻底改变传统的水上测量作业模式
  • 施工定位(水上):配合中海达海洋施工定位软件, V50 GNSS RTK 系统助您精准完成抛石、铺排、打桩等海洋工程,满足海上工程的特殊要求。

中海达V50 GNSS RTK系统技术参数

信号跟踪

  • GPS: L1 C/A、L2E、L2C、L5
  • GLONASS: L1 C/A、L1 P、L2 C/A (仅限于GLONASS M)和 L2 P
  • GALILEO:(升级保留)
  • SBAS:WAAS,MSAS,EGNOS

模块技术

  • PCC Maxwell 6 高级自定义测量 GNSS 技术
  • 极低噪声的 GNSS 载波相位测量,1 赫兹带宽内的精度 <1 毫米
  • 成熟的PCC低仰角跟踪技术
  • 初始化时间:<10 秒
  • 初始化可靠性:>99.9%
  • 定位输出:1 Hz、2 Hz、5 Hz、10 Hz、20Hz 和 50 Hz 定位输出(默认10Hz)
  • 差分支持:CMR、CMR+、RTCM 2.1、2.2、 2.3、3.0、3.1
  • 输出格式支持:ASCII:NMEA-0183 以及二进制:Trimble GSOF

定位精度

接收机精度

  • 静态、快速静态精度:平面:±(2.5+1×10-6D)mm、高程:±(5+1×10-6D)mm
  • RTK定位精度:平面:±(10+1×10-6D)mm、高程:±(20+1×10-6D)mm

内置通讯

  • 固定GPRS模块
  • CDMA/3G网络通讯模块(选购)
  • 可选 电信 CDMA 通信服务,支持 WCDMA 3G 通讯功能
  • 可配置双网络通信,如:GPRS+GPRS、GPRS+CDMA、GPRS+3G

GM-46V内置收发一体兼容V8电台(选购)

  • 发射功率在 0.1W、1W、2W 之间可调
  • 电台频段 450MHz~470MHz,100 个频道可灵活切换
  • 最高19.2Kbps 无线传输速率

GM-46PV 内置收发一体兼容进口电台(选购)

  • 兼容天宝、徕卡各种 RTK 产品的数传电台
  • 发射功率在 0.1W、0.5W、1W 之间可调
  • 电台频段 430MHz~470MHz,32 个频道可灵活切换,用户可自行修改频率表
  • 最高19.2Kbps 无线传输速率

GM-46XV 内置收发一体高性能新型电台(选购)

  • 发射功率在 0.1W、0.5W、1W 之间可调
  • 电台频段 430MHz~470MHz,24 个频道可灵活切换,用户可自行修改频率表
  • 最高 19.2Kbps 无线传输速率

外部电台

高性能外挂电台

电台频段 450MHz~470MHz,19.2Kbps 无线传输速率,100个频道可灵活切换,5W/10W/20W/30W 可调。

接口

  • 2 个 RS-232 串行口
  • 2 个外接直流电源输入口(复用)
  • 1 个蓝牙无线通信口
  • 1 个 USB 接口(复用)
  • 1 个 GSM 或 CDMA 用 SIM 卡插槽

功能和指标灯

  • 3个面版按键:1个电源键,2 个功能键,
  • 3个指示灯:1 个卫星指示灯(单色灯),1 个通讯指示灯(双色灯),1 个电源指示灯(双色灯)

电气物理特性

  • 内存:64M 主机功耗:2.5W
  • 输入电压:直流 6-36V
  • 电池:高容量锂电池 4400mah/块(2 块),单块电池 GPRS 移动站工作时间 12 小时
  • 体积:φ19.5cm×10.4cm
  • 重量:1300g(含锂电池)

环境特性

  • 防水防尘: IP67,抗2米水下浸泡,完全防止粉尘进入
  • 防摔:抗3米自然跌落,
  • 工作温度:-45℃~65℃
  • 存储温度:-55℃~85℃

Getac手部配置参数

操作系统:

  • 正版 Windows Mobile® 6.1 Professional
  • 正版 Windows Mobile® 6.1 Classic
  • 移动计算平台:Marvell PXA310 806MHz
  • 显示:3.5"" TFT LCD VGA (480 x 640)
  • 半穿反式阳光下可读的显示屏

压敏型触控屏

  • 存储和内存:128MB MDDR,256MB NAND Flash 和 4GB/8GB iNANDi
  • 键盘:数字键盘或字母数字键盘
  • 扩展插槽:SDIO/SDHC 卡槽(可插入 16GB SDHC 存储卡)x 1
  • I/O端口:串行端口、USB OTG麦克风、扬声器 、直流输入插孔、底座接口
  • 通信接口:蓝牙 (v2.0+EDR Class 2)、GPS(配备内置天线)
  • 特殊性能:GPS:SiRFstarIII

300 万像素自动对焦摄像头带 LED 补光灯

电子罗盘高度计

字母数字数据输入:屏幕键盘软输入面板 (SIP),手写识别

选配数字键盘或字母数字键盘i

Nuance XT9®屏幕键盘软输入面板 (SIP)

电源:交流适配器 (50W, 100-240V, 50/60Hz)

锂离子智能电池 (5600mAh)(最长 10 小时电池续航时间)

  • 尺寸:8.9X3X17.8 cm(宽X深 X高)
  • 重量:530g,不含3G模块
  • 强固特性:通过美军标 MIL-STD 810G和IP67认证

防撞塑料壳
