GXY-3000地下管线探测仪
作者:成都新瑞测绘  来源:北京  浏览:822次  更新:2009-7-10 15:55:16


  GXY-3000多频率、大功率、低功耗地下管线探测仪(地下管道探测仪)是公司在功能型地下管线探测仪和距离型地下管线探测仪的基础上研制开发成功的新一代功能强大的地下管线探测仪。GXY-3000地下管线探测仪(地下管道探测仪)设计集中考虑提高地下管道定位仪的准确性和效率。GXY-3000地下管线探测仪(地下管道探测仪)提供宽泛的频率范围,通过配置功能很强的发射机及操作简单的接收机,采用多频探测技术十分便于现场操作,通过选择最佳频率,准确的进行地下管线定位。帮助您快速找到埋藏于地下的电话线、光缆、CATV、电力线、煤气管道、燃气管道、给排水管道。GXY-3000地下管道探测仪自动程度高,即使是非专业人员使用,也可以获得专业的探测效果。
  GXY系列地下管线探测仪(地下管道探测仪)以其优越的性能,灵活方便的检测方法,在电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域赢得了广大的用户,成为施工、验收、管网普查的必备工具和首选品牌,为我国的相关行业的管线管理水平的提高发挥了积极的作用。



地下管线探测仪主要功能



                  地下管线探测仪耦合法示意图









             地下管道探测仪波谷法示意图











  专业的窄带滤波,抗干扰能力最强连续自动阻抗匹配,不需人工干预,多天线、多通道,直接显示电缆埋深,电流测量用于目标管线的识别管线密集区域识别目标管线最有效的方法,自带充电电池,不需市电,便于野外使用,寻测50Hz运行电缆路径,内置欧姆表可测环路电阻,可选择干电池和充电电池,万用表功能:在电缆故障查找前后测试电缆的通断性和绝缘质量,充分保证供电时间,节约探测成本 , 适用于探测大埋深和长距离管线, 探测更深、更远、更准确,优质的售后保障,买的放心、用的安心



地下管线定位仪接收机技术指标:
●主动频率:低频、中频、高频、射频;深度及带左/右方向指示;
●被动式频率:5060Hz;不带深度及左/右方向显示;
●深度范围:06M
●声音指示:随信号强度变化的调频音调;
●信号强度指示:液晶显示,声音提示;
●信号强度表示: 条形图、数字量程0-999
●增益动态范围:
100db
●精 度*:低频、中频:±(1-5

高频、射频:±(5-12
%
*
与现场环境、非同心线的形状、邻近管线的分布等情况有关

●液晶显示:背光照明,数字信号和电量显示,运行频率、深度、音量、左/右方向显示;
●电池型号及工作时间:65号充电电池,连续工作8个小时;

●电池状态:连续显示;
●体积:70×20×11 CM
●重量:2kg



地下管线寻测仪发射机技术指标:


●输出频率:低频、中频、高频、射频;
●输出模式:直连、感应、耦合;
●输出功率:随匹配负荷0.66瓦自动调节,电阻为53000 欧姆;
●液晶显示:自动背光照明,显示输出能量、运行模式、自检状态、负荷电阻、电压等;
●电池型号及寿命:81号充电电池,连续工作4-8小时;(视所选频率及功率档位);
●过热过流:自动保护
●电池状态:图形显示;
●充电器:220伏,50-60HZ;可配车载12伏单独充电装置;
●体积:16×16×39 CM3

●重量:3.6kg;



标准配置:

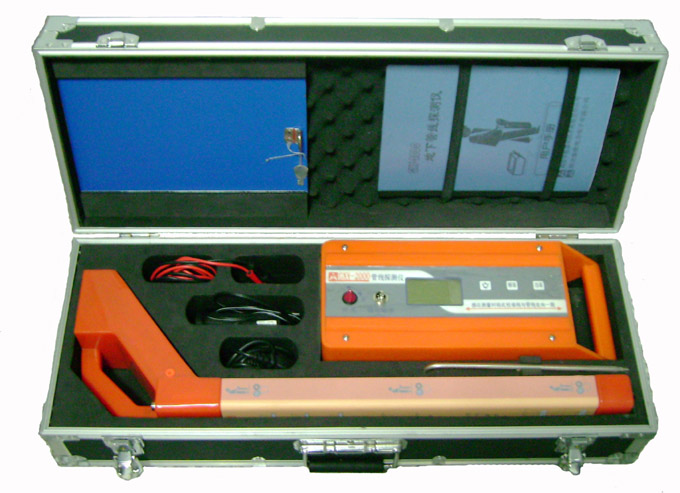

接收机、发射机、地钎、仪器包装箱、充电电池及充电器


选配件:
耦合感应夹钳、A字架、车载充电器
