美国LTI电网易输电线路激光测量系统
作者:成都新瑞测绘  来源:美国LTI  浏览:856次  更新:2009-7-4 11:57:13

     电网易输电线路激光测量系统

该软件包有多种测量和计算输变电线情况的功能,而且操作简单,计算快捷,可以在现场得出精确结果,便于工作人员判断处理。

1.跨距遥测

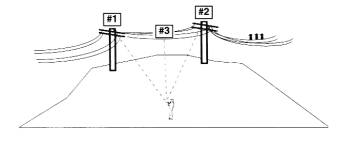

测量两电线杆架线处的(X,Y,Z)两组三维数据,测定跨距。也可以根据斜坡或其他表面的上的两点的位置测定距离、相对高度等。
利用测量系统采集点#1、#2参数,按键计算,即可得到两点间的方位、倾角、斜距以及水平和垂直间距。非常适用于跨距、斜坡和高度变化的测定。

2.输电线/树高净空距离测量

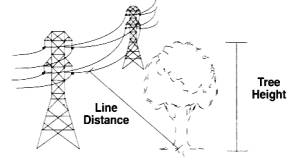

假设你的工作是清除输电通道内所有具有潜在危险的树木,以下步骤可助你判断情况。手持激光测距仪站在输电线或有可能倾倒触及电线的树下,先测树高,再测树根至输电线的距离,按键解算即可显示输电线净空高度值,如果是负值,则要将树木清除。

3.下垂轮廓数据采集
采集输电线轮廓、架线装置和附近障碍物(包括地形等)的数据(X,Y,Z)测量。有两种方法可供选择:简易法和高级法。用于采集沿线参数或者遇到复杂地形时,高级法允许多站测量,利用不同角度采集输电线等相关目标数据。

4.平分角测量定向
在竖立一根新的电线杆时,固定支撑稳固线的方位必须要准确。只要站于该电线杆下,向前后电线杆测定方位角,按一下解算键即可显示正确的固定稳定线的方位角,利用地图星可以指定所需方向。

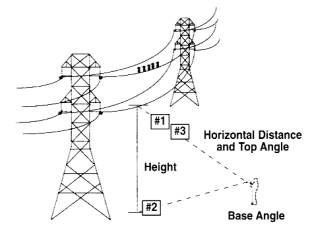

5.输电线高度
软件共有四种方法测定相对地面或其它参照物上的输电线高度。
a.普通高度:使用英柏斯激光测距仪的内置测高功能,使用条件是你可以将测距仪对准电线垂线下的地面,以测得基准角。
b. 输电线垂距(VD)+仪器高度:使用情况是当你无法看到输电线下的地面,而又确定仪器所处地点与输电线下的地面在同一水平面。
c.输电线垂距+地面高度:使用情况是仪器所处地点与输电线下的地面不在同一水平面,而且输电线下的地面是平整的。
d.水平距离测定法:当输电线下的地面是起伏不平的情况下使用该法。

其它功能:
1.原始数据存储:
存储仪器所测得的原始数据串,可输入文字注释并与测量结果保存在一起。在记录多个距离、角度和高度时非常有用。
2.软件功能:
可用数据传输功能将数据文件由数据采集器传送到PC机。数据文件可以独立保存,也可以与文本附加一起存储,再以文件类型加以分类,按键即可制造一个*.dxf文件,将数据存储并输出作进一步分析。
3.PC软件支持平台:
Windows9x/2000





技术规格:
激光测距仪(Impulse200LR)
眼睛安全性:一级安全
测距范围:不用棱镜:575米
测距精度:50m:3cm 150m:5cm
分辨率:1cm
工作环境
工作温度:-10-+45摄氏度
防水防尘性:IP65

技术参数
外壳:单片铝盒箱体
尺寸:15.2 X 6.4 X 12.7cm
重量:1kg
数据接口:RS232
电源:两节AA电池(可连续使用20小时)
LCD显示面板:背光显示
瞄准镜:红色光斑瞄准或望远镜瞄准(可选)
倾斜角测量范围:-180度-+180度
倾斜角精度 :0.1度
倾斜角分辨率 :0.1度
地图星水平角度编码器或电子磁通罗经(选件)
测量范围:0-360度
精度:编码器:0.05度 罗经:0.3度
重复精度 :
编码器:0.02度 罗经:0.1度
分辨率
编码器:0.01度 罗经:0.1度
防水防尘性
编码器:NEMA3、IP54 罗经:NEMA6、IP67
数据接口:RS232
温度要求:-30-+50摄氏度


具体配置:

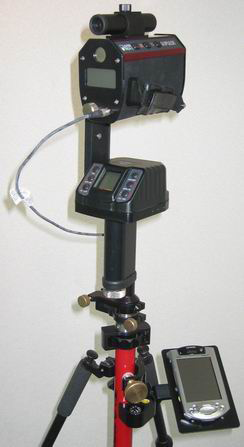

1.英柏斯Impulse200 LR 激光测距仪

2. 角度编码器/单脚架
2.1 “地图星”电子罗经
2.2 单脚架(含夹在单脚架上的数据采集器托架基板和汽泡水平器)
2.3 双脚架
2.4 电子罗经与双脚架之间的连接安装架
2.5 LTI4针-9针数据传输线

3.数据处理器及软件
3.1 传输线路观测配件组合(包括:WinCE掌上电脑,全天候输变电线路测量数据采集及处理软件,手册等)
