TR210手持式粗糙度仪
作者:成都新瑞测绘  来源:成都新瑞测绘  浏览:788次  更新:2009-7-4 8:58:44

TR210手持式粗糙度仪是公司开发的一个新产品,该仪器适用于生产现场,科研实验室和工厂计量室。可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算相应的参数,在液晶显示器上清晰地显示出来。本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》。

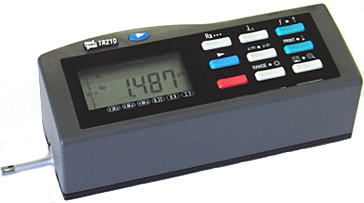

TR210手持式粗糙度仪
性能特点:
• 多参数测量:Ra、Rz、Rq、Rt
• 高精度电感传感器
• RC、PC- RC、GAUSS、D-P四种滤波方式
• 符合ISO和GB标准
• 段码液晶显示器,具有背光功能
• 人机对话,界面直观、操作极其简单
• 采用DSP芯片进行控制和数据处理,速度快,功耗低
• 内置锂离子充电电池及控制电路,容量高、无记忆效应,充电时间短,连续工作时间长,大于20小时
• 机电一体化设计,体积小,重量轻,使用方便快捷
• 带有测值存储功能及存储数据查询
• 内置标准RS232接口可连接时代TA220s打印机,可打印全部参数
• 具有自动关机、多种提示说明信息
• 可选配曲面传感器、小孔传感器、深槽传感器、测量平台、接长杆等附件

主要技术参数:
测量参数:Ra、Rz、Rq、Rt
取样长度:0.25mm,0.8mm,2.5mm三挡可选
评定长度中含有5个取样长度(5L)
测量范围Ra:0.025-12.5(µm)
量程范围:160μm
触针角度:90°
导头纵向半径:45mm
针尖材料:金刚石
针尖半径:5μm±1μm
触针测力:4mN(0.4gf)
最大驱动行程:18mm/0.71inch

驱动速度
测量时: 当取样长度= 0.25mm  Vt=0.135mm/s
     当取样长度= 0.8mm   Vt=0.5mm/s
     当取样长度= 2.5mm   Vt=1mm/s
返回时: V=1mm/s
示值误差不大于±10%
示值变动性不大于6%

测量量程范围和分辨力:
测量范围 分辨力
±20μm 0.01μm
±40μm 0.02μm
±80μm 0.04μm

外形尺寸和重量:
外形尺寸为:140mm×52mm×48mm,重量约440g

标准配置:
主机、标准传感器、电源适配器、改锥、RS232通讯电缆、传感器护套、可调支架、Ra值标准样板。
