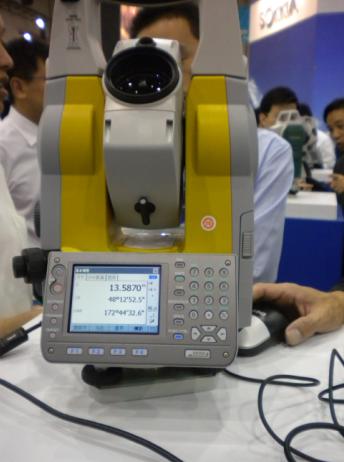

拓普康(Topcon)GPT-9000A全站仪
作者:成都新瑞测绘  来源:新瑞测绘  浏览:3189次  更新:2009-4-29 15:21:13



GPT-9000A



■    采用最安全的1级激光,无棱镜测距达2000m,再一次打破了无棱镜测距的极限。
■    配备自动追踪,自动照准功能和Windows CE操作系统;跟踪速度达15°/秒,可以用于几乎所有的测量领域。
■    红色激光指向:装有红色、极小光点激光指示器,轻松可知被测点位置,方便用户定向或放样作业。
■    XTRAC  棱镜跟踪技术:●瞬间重捕跟踪锁定技术 ●拓普康第三代快速锁定技术 ●快速锁定技术和IR通讯技术的完美结合
■    高级系统设计:仪器端和反光镜端均为无线连接 ●Windows CE操作系统 ●彩色触摸屏幕 ●新型、超快速伺服马达驱动
■    内置无线电通讯系统:●内置2.4GHz SpSp无线电通讯系统 ●集成在仪器的侧面板中 ●可选配用于FC-200 的RS-1电台模块
■    新型的FC-200野外控制器: ●内置蓝牙无线通讯模块 ●Inetl XScale 520MHz CPU ●Windows CE操作系统 ●彩色触摸屏幕 ●可选配RS-1电台模块
■    真正无线连接的系统:●GPT-9000A测量机器人 ●FC-200野外控制器 ●RS-1电台模块 ●轻便的360°棱镜 ●功能强大的TopSURV 软件。


技术指标:
仪器型号 GPT-9001A GPT-9002A 仪器型号 GPT-9001A GPT-9002A
角度测量   微旋转 微旋转控制(最小值为1秒)
方法(水平/垂直) 绝对法读数(对径) 最大旋转速度 85°/秒
最小读数 0.5″/1″ 1″/5″ 显示器
精度﹡﹡ 1″ 2″ 类型 3.5英寸TFT彩色显示屏
距离测量   单面显示
测程   触摸屏
无棱镜模式 (目标:白墙) 计算机单元
在低亮度且无阳光 1.5m~250m/5m~2000m(无棱镜超长模式) 操作系统 WinCE.NET 4.2
有棱镜模式   CPU Intel PXA255 400MHz
单棱镜(条件1) 3,000m RAM 64MB
条件1:薄雾、能见度约20km,中等阳光,稍有热闪烁 ROM 2MB(闪存ROM)+64MB(SD card)
无棱镜模式 (漫反射表面) I/O RS-232串口
1.5m~250m ±(5mm)m.s.e. USB(B型), 蓝牙
5.0m~2000m ±(10mm+10ppm×D﹡)m.s.e. CF卡槽(Ⅱ型)
有棱镜模式 ±(2mm+2ppm×D﹡)m.s.e. 倾斜补偿器
最小读数   类型 双轴
精测模式 0.2mm/1mm 方法 液体式
粗测模式 1mm/10mm 补偿范围 ±6′
测量时间   水准器灵敏度
精测模式   1mm: 约1.2秒(首次3秒) 圆水准器 10′/2mm
         0.2mm: 约3秒(首次4秒) 长水准器 30″/2mm
粗测模式 10mm: 约0.3秒(首次2.5秒) 电源
           1mm: 约0.5秒(首次2.5秒) 机载电池BT-61Q输出电压 7.4伏
自动跟踪   使用时间
最大自动跟踪速度 15°/秒 角度和距离测量 约4.5小时
搜索范围 可由用户定义 仅角度测量 约10小时
自动跟踪范围 8m~1000m(单棱镜) 其他
自动照准精度 2″ 激光指向
伺服机构   防尘/防水等级 IP54
驱动范围 全方位旋转 工作环境温度 -20℃~+50℃
粗旋转 粗旋转控制(7个速度可调) 重量 仪器6.9kg(含电池),仪器箱4.5kg
微旋转 微旋转控制(最小值为1秒) 尺寸 338mm(高)×212mm(宽)×197mm(长)
最大旋转速度 85°/秒
