BJSD-3隧道断面仪
作者:成都新瑞测绘  来源:北京光电  浏览:1457次  更新:2009-7-2 16:13:58



系统简介

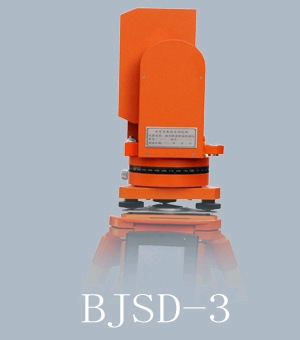

BJSD-3隧道断面仪
产品用途:
  BJSD-3型多功能激光隧道断面检测仪,它不仅保持了原有的BJSD-2系列断面仪的断面检测功能,另新增前后方断面测量,掌子面炮眼布置及围岩变形量测等功能。功能的增强使得只用一台仪器即可完成隧道大部分检测项目,极大方便了施工,监理单位组织,指导施工,隧道验收等。

产品功能:

  断面检测功能与BJSD-2系列隧道断面仪相同,可迅速检测当前隧道断面; 本仪器不仅能检测当前断面,而且能向前或向后检测断面; 围岩变形量测功能:本仪器能进行各类围岩的变形量测、如收敛量测等;光点(炮眼)指示功能,同时还完成隧道轮廓放样的工作。

产品特点:

  采用掌上电脑控制仪器测量,测量用户界面友好,操作简单。在测量当前断面时可实时将当前测量数据与标准断面进行比较,并计算出超欠挖值;仪器采用高精度的角度编码器和测距仪,使得仪器的基本性能有可靠保证; 采用专用PDA控制仪器进行测量,现场无需笔记本电脑;专用PDA配备了专用输入键盘,极大方便了数据输入时间,现场适应能力大大加强;专用PDA可存储标准断面,现场可实时计算显示超欠挖结果;专业后处理软件功能强大,操作非常简便,自动生成专业报表。

主要技术参数:

检测半径:(0.2~60)m;

检测精度: ±1mm ;

检测方位角:30°~330°;

角度分辨率:0.01°;

角度精度:优于0.1°;

控制器:采用专用掌上电脑;

储存容量:大于5000个断面;

检测方式:当前断面测量

         前后方断面测量

         炮眼指示

         围岩收敛

前方断面检测距离:隧道半径的2倍。
