防爆巷道断面仪

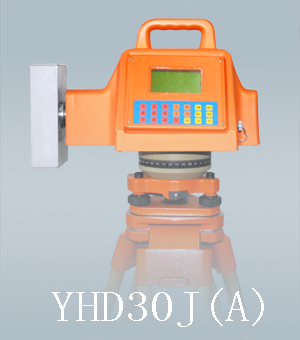

YHD30J（A）防爆巷道断面仪

　　本仪器是建立在无合作目标激光测距技术和精密数字测角技术之上的。极坐标测量法与计算机技术紧密相结合, 加上专门设计的图象处理软件, 能迅速得到断面以快速给出检测报告等文件。仪器在现场不须使用笔记本计算机,即可检测记录多组断面数据。到任何壹台PC机中去, 在本仪器提供的台式机软件基础上可以进行数据处理和作图等工作。

 仪器用途
　　本仪器适用于井下巷道或非井下隧道的开挖断面检测、工程限界验收检测、以及巷道或隧道的断面形变检测等场合之中。也可用于小于60米以内的建筑物距离的检测、或类似的其他条件的检测应用中。如正在开发的公路、铁路路基土石方快速测算, 桥梁静载测试, 护坡挡土墙的验收检测等工作。

防爆性能

    防爆型式：矿用本质安全型；
    防爆标志： “Ex ibⅠ” 。

主要技术指标
1、检测半径：（0.3～60）m；
2、检测时间：自动检测约为3分钟一个断面(51个点)；
3、充电使用时间：一次充电4小时可连续使用6小时；
4、测距精度：±3mm ；
5、测角精度：±6′；
6、方位角范围： 0°～360°；
7、手动测头转动方位角范围：0°～360°；
8、定位测量方式：具有垂直向下激光定心标志点和测距功能；
9、每次纪录断面数：90个，每个断面选51个点；
10、仪器重量小于5kg。

环境条件
1、温度范围： -20℃～+50℃ ；
2、相对湿度： ＜96%（25℃） ；
3、大气压力：（80～110）Kpa ；
4、粉尘程度： 基本清洁条件下使用、粉尘烟雾条件下也可使用；
5、使用场所：具有甲烷、煤尘等爆炸性混合物的煤矿井下。

仪器配置清单
1、检测头主机；
2、充电器；
3、数据传输线；
4、软件套装(另附说明书)；
5、木质三脚架；
6、防爆合格证；
7、矿用产品安全标志证书；
8、出厂检验报告；
9、产品说明书；
10、出厂合格证；
11、装箱单；
12、铝合金仪器箱。
