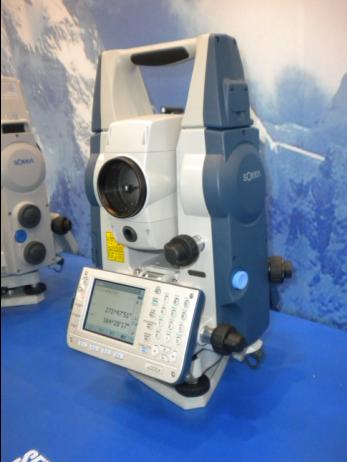

索佳(Sokkia)SETX系列真彩色触摸显示的电脑型全站仪
作者:成都新瑞  来源:索佳(Sokkia)  浏览:2134次  更新:2009-4-29 15:11:06



型号
SET1X
SET2X
SET3X
SET5X
望远镜
光电同轴

镜筒长度:173mm,物镜孔径:45mm(EDM:48mm),放大倍率:30×,分辨率:2.5″
成像:正像,视场角:1°30′(26m/1000m),最短焦距:1.3m,分划板:有∞标记
分划板照明:5级亮度
测角部
绝对编码扫描、对径检波度盘
角度单位
Degree(度)/Gon(新度)/Mil(密位)可选
最小显示(可选)
0.5″/1″
1″/5″
测角精度(ISO17123-3)
1″
2″
3″
5″
IACS(角度自动校正系统)
角度类型
水平角:右角/左角 可选,垂直角:天顶0/水平0/水平±90°/%坡度 可选
补偿器类型
液体双轴倾斜传感器,补偿范围:±3′
视准差改正
改正/不改正 可选
微动螺旋
精粗双速调节
测距部
红色激光二极管、调制激光相位比较法测距
激光输出
免棱镜模式:3R级(最大功率5mW),棱镜/反射片模式:1级(最大功率0.22mW)
距离单位
米/英尺/美制英尺 可选
测程
0.3~500m(白色面,90%反射率)
(斜距)
免棱镜*1(Kodak灰卡)
0.3~250m(灰色面,18%反射率)

反射片*2
RS90N-K:1.3~500m

小型棱镜
一般气象条件*3:CPO1:1.3~2500m,OR1PA:1.3~500m

单AP标准棱镜
一般气象条件*3:AP01:1.3~5000m,良好气象条件*4:1.3~6000m

三AP标准棱镜
一般气象条件*3:~8000m,良好气象条件*4:~10000m
最小显示
精测
0.0001/0.001m
0.001m

粗测/跟踪测
单次粗测:0.001m/跟踪测:0.01m
测距精度

0.3~200m:(3+2ppm×D)mm
(D为距离,mm单位)
200~350m:(5+10ppm×D)mm

免棱镜*1/*5(精测)
350~500m:(10+10ppm×D)mm

0.3~200m:(6+2ppm×D)mm
200~350m:(8+10ppm×D)mm
免棱镜*1/*5(粗测)
350~500m:(15+10ppm×D)mm
反射片*2
精测:(3+2ppm×D)mm,粗测:(6+2ppm×D)mm
棱镜精测
(2+2ppm×D)mm
CPS12精密棱镜系统
(1.5+2ppm×D)mm
棱镜粗测
(5+2ppm×D)mm
测量时间
精测/粗测/跟踪测
0.9秒/次(1.5秒/初次)/0.6秒(1.3秒/初次)/0.4秒/次(1.3秒/初次)
测量模式
精测(单次/重复/均值)/粗测(单次/重复)/跟踪测 可选
气象改正/棱镜常数改正
温度、气压、湿度、ppm输入/-99~+99mm(每挡1mm),免棱镜模式固定为0
地球曲率与大气折射改正
改正(K=0.14/0.20)/不改正 可选
操作系统,数据存储与通讯

操作系统
Windows CE
数据存储
内存
64M(数据存储大于1M)

存储卡
CF卡(可达1GB),SD卡(需CF适配器)
数据通讯
RS232C串口(波特率:1200~38400bps)

USB A型和小B型
其他

显示器
单面324×240点阵、带背光液晶彩色触摸显示器(双面为选配型)
键盘
32键带背光字母数字键盘
激光指示功能
开(5分钟后自动关闭)/关 可选(不能与导向光同时使用)
导向光
单孔双色发光二极管,1级LED产品
水准器灵敏度
管水准器
20″/2mm
30″/2mm

圆水准器/图形水准器
圆水准器:10′/ 2mm / 图形水准器:4′/ 外圆
光学对中器
放大倍率
5.5X
3X
基座
分离式
防尘防水等级/工作温度
IP65(IEC60529)/-20~+50℃
仪器高/尺寸
236mm(含基座高)/W201×D202×H375mm(含提柄和电池)
重量
约6.9kg(含提柄和电池),双操作面板约7.1kg
电源系统
7.2V DC
电池
BDC58(标配)
4.3Ah可充锂电池2块

BDC46B(选配)
2.45Ah可充锂电池(配有SB178适配器)
外电池(选配)
可充镍氢电池BDC60(6.5Ah)、BDC61(13Ah)
20℃环境下连续工作时间
BDC58
约14小时
(30秒时间隔测量)
BDC46B
约6.5小时

外电池
BDC60:约19小时,BDC61:约38.5小时
自动关机
30/15/10/5分钟无操作/手工 可选
索佳隆重发布基于Windows CE、真彩色触摸显示的电脑型全站仪:SET X,防尘防水等级IP65,单块内置锂电池可工作14小时。
新杰出的SETX是一款坚固的高精度手动型全站仪,集成了最新的技术和传统的测量功能。在Windows CE全站仪中具有最高的IP65防尘防水等级,能承受各种恶劣的作业环境。该系列全站仪具有1″、2″、3″、5″共4个测角精度等级,提供一个非常宽的应用配置范围。1″和2″级全站仪采用了索佳独特的独立角度校正系统(IACS),确保空前稳定的角度测量。
灵活组合的锂电池供电系统,标配2块锂电池可提供28小时的长时间供电。可选的外部电池可提供38.5小时的长时间供电,因此1周时间的野外作业几乎可以无需充电。即使连接外部电池后仍然保证IP65级的防尘防水等级,确保在恶劣的环境条件下正常使用。
RED-tech EX EDM确保高精度的有棱镜距离测量和无棱镜距离测量,无棱镜测距量程从最短0.3m到最远500m
SET X集成Windows CE操作系统,和高清晰的TFT LCD彩色显示触摸屏。多种数据传输接口和索佳独特的SFX野外数据信息速递系统都能支持无缝的数据传输与处理。
SETX 具有人性化设计的提柄。快捷触发键的设置,使操作人员的视线无需离开望远镜目镜就能操作微动螺旋照准目标时,并完成测量。标准配置的索佳高清晰导向光,方便放样者操作使用。
