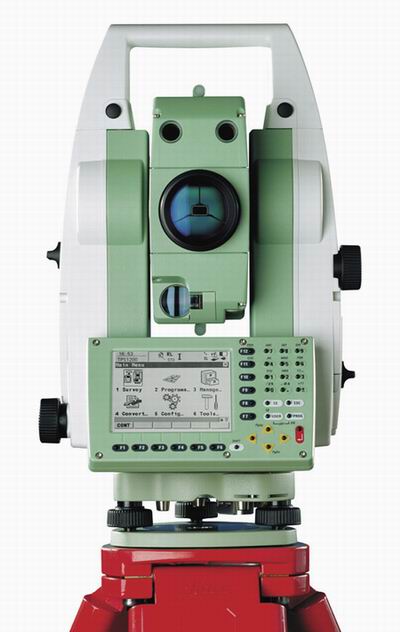

徕卡TPS1200高性能全站仪系列
作者:管理员  来源:四川成都新瑞测绘仪器有限公司  浏览:1375次  更新:2009-6-13 17:08:24

              高性能专家型全站仪



              TPS1200高性能全站仪系列

系统简介

型号: TPS1200:1201/1202/1203/1205

产品介绍: TC标准型
TCR无棱镜测量型
TCRM无棱镜马达驱动强型
TCA自动目标识别型
TCP自动目标搜索型
TCRA无棱镜测量自动目标识别型
TCRP无棱镜测量自动目标搜索型

综合了多种令人激动的新功能,速度快、精度高,使用简便稳定可靠,以人性化的设计、独特的科技,呈现给您高效、专业的测量方式。尤其是能与GPS联合作业。
作为1200系统中的一员,TPS与GPS联合作业的理念体现在:
·统一的操作模式
·统一的数据管理
·统一的标准附件
·强大的应用程序
·统一的LGO综合测量办公室

TPS1200的卓越功能还体现在:
·高精度测距测角
TPS1200采用高精度连续测角系统,开机即可测,无需初始化。借助双轴补偿器自动改正角度测量值,取得令人满意的角度测量结果。红外测距同轴,3km测量单棱镜精度达到2mm+2ppm。分辨率为0.1mm。
·PinPoint无棱镜测量技术
PinPoint是测量不易到达目标点时的理想工具。利用可见的红色激光照准目标,按键,测量成果立即可获。激光光斑小,精度高达3mm。TPS1200提供两种测程的无棱镜测距选项:R100标准型(达170m)和R300超长型(达500m)。当然,利用nPoint也可对棱镜进行超长距离的测量。
·ATR目标自动识别
利用ATR功能,测量人员所需做的只是将物镜粗略的对准目标点,按键即测。余下的工作让TPS1200来完成。望远镜自主发射红外激光,仪器对棱镜返回信号加以分析后,会驱动望远镜精确照准棱镜中心加以测量。在重复测量大量目标时,ATR的高效率最能得到充分体现。
·LOCK自动跟踪测量连续定位大量目标点
·PowerSearch自动搜索目标大大降低劳动强度
·可选无线遥控端操作,适合单人作业系统
·无限微动螺旋、激光对中器、可选EGL导向光

技术规格 型号与选项
TC TCR TCRM TCA TCP TCRA TCRP
角度测量 √ √ √ √ √ √ √
距离测量(IR) √ √ √ √ √ √ √
PinPoint无棱镜距离测量(RL) √ √ √ √
马达驱动 √ √ √ √ √
自动目标识别与照准(ATR) √ √ √ √
超级搜索(PS) √ √
导向光(EGL) 可选 可选 可选 √ √ √ √
遥控单元/集成电台提把 可选 可选 可选 可选 可选 可选 可选
GUS74 激光指向 可选 可选
超站仪(ATX1230 GG) 可选 可选 可选 可选 可选 可选 可选

角度测量
类型 Type 1201+ Type 1202+ Type 1203+ Type 1205+
精度(标准偏差,ISO 17123-3)测量方法 Hz, V 1"(0.3mgon) 2"(0.6mgon) 3"(1mgon) 5"(1.5mgon)
显示分辨率 0.1″(0.1mgon)
绝对编码,连续、对径测量
补偿器 设置精度 0.5"(0.2mgon) 0.5"(0.2mgon) 1.0"(0.3mgon) 1.5"(0.5mgon)
补偿范围 4'(0.07gon)
方式 竖轴中心电子双轴补偿器
距离测量(IR)
测程(一般气象条件) 圆棱镜(GPR1) 3000 m
360°棱镜(GRZ4) 1500 m
小棱镜(GMP101) 1200 m
反射片(60mm×60mm) 250 m
最小测程 1.5 m
精度/测量时间(标准偏差.ISO17123-4) * 标准模式 1mm+ 1.5 ×10-6D / 一般为2.4 s
快速模式 3mm + 1.5 ×10-6D / 一般为0.8 s
跟踪模式 3mm+ 1.5 ×10-6D / 一般<0.15 s
显示分辨率 0.1 mm
测量方法 相位测量(同轴、不可见红外激光)
* 配合徕卡GPHIP精密棱镜
PinPoint R400 / R1000 无棱镜距离测量(RL)
测程(一般气象条件) PinPoint R400 400 m / 200 m(柯达灰度卡:90% 反射/ 18% 反射)
PinPoint R1000 1000 m / 500 m(柯达灰度卡:90% 反射/ 18% 反射)
最短测量距离 1.5 m
圆棱镜(GPR1)长测程 1000 m-7500 m
精度/测量时间(标准偏差,ISO17123-4)(目标在阴影中,阴天)激光点大小 无棱镜 < 500 m 2 mm + 2×10-6D / 一

般为3-6 s,最大为12 s
无棱镜 > 500 m 4 mm + 2×10-6D / 一般为3-6 s,最大为12 s
长测程 5 mm + 2×10-6D / 一般为2.5 s,最大为12 s
激光点大小 20 m 处 约7 mm ×14 mm
100 m 处 约12 mm ×40 mm
测量方法 PinPoint R400 / R1000 系统分析器(同轴、可见红色激光)
马达驱动
最大速度 旋转角速度 45°/秒
自动目标识别与照准(ATR)
ATR/LOCK 工作范围(一般大气条件) 圆棱镜(GPR1) 1000 m / 800 m
360°棱镜(GRZ4) 600 m / 500 m
微型棱镜(GMP101) 500 m / 400 m
反射片(60mm×60mm) 55 m
最短测量距离 1.5 m / 5 m
精度/测量时间(标准偏差,ISO17123-3) ATR测角精度Hz, 1〃(0.3 mgon)
定位精度 ±1 mm
测量圆棱镜时间 3-4s
最大速度(LOCK模式) 切向跟踪速度(标准模式) 100 m 处:25 m / s,20m 处:5 m / s
径向跟踪速度(跟踪模式) 4 m /秒
工作原理 数字图像处理(激光束)
超级搜索(PS)
范围(一般气象条件) 圆棱镜(GPR1) 300 m
360°棱镜(GRZ4) 300 m(很好地对准仪器)
微型棱镜(GMP101) 100 m
最短距离 5 m
搜索时间 典型搜索时间 < 10s
最大速度 旋转角速度 45°/秒
工作原理 数字图像处理(激光束)
导向光(EGL)
工作范围(一般气象条件) 5 m ? 150 m
精度 定向精度 100处: 5 cm
综合数据
望远镜 激光对点器
放大倍数 30× 对中精度 1.5 m 处1.5mm
物镜孔径 40 mm 激光点直径 1.5 m 处2.5 mm
视场角 1°30′(1.66 gon)/100 m 处2.7 m 无限位微动螺旋
调焦范围 1.7 m 至无穷远 螺旋个数 1 个水平/ 1 个垂直
键盘和显示屏 电池(GEB221)
显示屏 1/4VGA(320×240 像素),彩色,图形LCD,可照明 类型: 锂电池
触摸屏 电压 7.4 V
键盘 34 键(12 功能键,12 字符键),可照明 容量 3.8 Ah
角度显示 360°′″,360°十进制,400 gon,6400 mil,V% 操作时间 一般为5 - 8 h
距离显示 米,int. ft,int. ft/inch,US ft 重量
键盘配置 单面(面I )标配/ 第2 面(面II )选配 全站仪 4.8-5.5 kg
数据存储 电池(GEB221) 0.2 kg
仪器内存 64 MB (可选配) 基座(GDF121) 0.8 kg
数据存储量 1750 / MB 工作环境
存储卡 CF 卡(64 MB和256 MB) 工作温度范围 -20℃ -+50℃
接口 RS232,蓝牙(可选) 储存温度范围 -40℃ - +70℃
圆水准器 防尘/防水(IEC 60529) IP54
灵敏度 6′ / 2 mm 湿度 95%,无冷凝

遥控单元(RX1250T/Tc)
通讯控制单元 内置无线调制解调器
显示屏 1/4VGA(320×240 像素),彩色,图形LCD,触摸屏,可照明
键盘 62 键(12 功能键,40 字符数字键),可照明
接口 RS232
电池(GEB211) 类型 锂电池
电压 7.4 V
容量 1.9 Ah
操作时间 RX1250T:一般为9h;RX1250Tc:一般为8h
重量 控制单元RX1250T/Tc 0.8kg
电池(GEB211) 0.1 kg
对中杆适配器 0.25kg
环境指标 工作温度范围 RX1250T:-30℃ 至+65℃/RX1250Tc:-30℃ 至+50℃
储存温度范围 -40℃ 至+80℃
防尘/防水 IP67
(IEC60529,MIL-STD-810F) 短时水下1m
