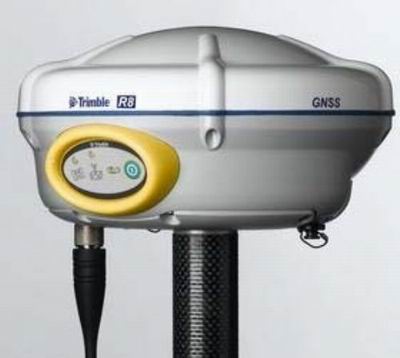

R8GNSS双频双星GPS

系统简介

观测值：

· Trimble R-跟踪技术

  · 先进的Trimble Maxwell™ 定制测量GNSS芯片

  · 高精确的多相关器，用于GNSS伪距观测

  · 未经过滤与平滑的伪距观测值数据用于低噪声、低多路径误差、

       低时域相关和高动态响应

  · 极低的L1和L2载波相位观测值噪声，1 Hz频宽内，优于1毫米的精     度

  · 支持以dB-Hz为单位的信噪比

  · Trimble可靠的低高度角跟踪技术

  · 72 通道

     — GPS L1 C/A 码，L2C、L1/L2/L5 全周载波

     — GLONASS L1 C/A 码，L1 P 码，L2 P 码，L1/L2全周载波

     — 支持SBAS WAAS/EGNOS

 码相位差分GPS定位：

  水平：±0.25 m + 1 ppm RMS

  垂直：±0.50 m + 1 ppm RMS

  WAAS差分定位精度. 一般<5 m 3DRMS

 静态和快速静态GPS测量：

  水平：±5 mm + 0.5 ppm RMS

  垂直：±5 mm + 1 ppm RMS

 RTK动态测量精度：

  水平：±10 mm + 1 ppm RMS

  垂直：±20 mm + 1 ppm RMS

  初始化时间：一般少于10秒

  初始化可靠性：>99.9%

 R8GNSS物理参数

尺寸 19 cm x 11.2 cm

重量： 1.35 kg 含内置电池，内置无线电台和标准天线，3.71 kg全部

            RTK流动站包括电池，对中杆控制器和支架

环境温度：

使用. –40 °C 到 +65 °C

存放. –40 °C 到 +75 °C

湿度： 100% 冷凝

防水性： IPX7 水下 1米无渗漏

 抗冲击：

非工作时：可耐受2米高杆掉落在水泥地面;

工作时：经受40G，10毫秒振荡测试

振动： MIL-STD-810F, FIG.514.5C-1

电气指标：

   • 电源：11到28伏直流外接电源，端口1带超压保护(7-pin LEMO)

   • 可充电，抽取式，7.4伏锂电池 和内置电池槽，RTK模式下内置无

      线电台耗电小于3.1瓦，内部电池使用时间：

  – 430 MHz只接收5.3小时，根据温度而变化

  – GSM/GPRS 3.8小时，根据温度不同而变化

   • 证书 B级Part 15, 22, 24 FCC 证书, 850/1900 MHz. Class 10 GSM/GPRS 模块.

      CE认证, 和C-tick 认证通讯和数据存储

   • 端口1的3-线串口(7-针 LEMO)。端口2的全RS-232串口(Dsub 9针)

   • 全整合全封闭的内置410－430 MHz接收/发送选择

  – 发送功率：0.5 W（基站发送为出厂选件）

  – 发送距离：视数据传输及外部电子条件而定，最佳可达10公里

   • 全整合全封闭的内置GSM/GPRS（出厂选件）

   • 整合的 2.4 GHz兰牙通讯端口

   • 支持外接的GSM/GPRS/CDPD移动电话，进行RTK 和VRS 操作

   • 主机、手簿双内存设计，数据存储在11 MB的手簿单元时：原始观测值：6颗卫星，15秒采样，实时记录数据 超过302小时

   • 1 Hz, 2 Hz, 5 Hz, and 10 Hz 定位

   • CMRII, CMR+, RTCM 2.1, RTCM 2.3, RTCM 3.0 输入和输出

   • 16种NMEA 语句输出，GSOF和RT17输出，支持BINEX 和平滑载波
