随着北斗卫星导航定位系统的不断完善，中海达精英在原有高精度F61 GNSS RTK 系统的基站上，并采用最新的北斗系统内核，推出了最新的成熟稳定的F61（北斗版） GNSS RTK 系统。

独家10大创新点：

• 采用国内一流的北斗多星多系统内核
• 内置收发一体电台，基准站与移动台完全互换
• 业内首创内置1+X多模通讯单元
• 超长距离外挂电台随心选配
• 业内最强防水、防尘、防摔性能
• 智能化故障自我诊断功能
• 双倍电池容量，单块容量4400mAh
• 业界首创双GPRS通信功能 (选购)
• 配置多功能 RTK 手簿iHand18系列
• 业内首创语音导航 RTK 手簿软件

众多业内顶尖科技集于一身，F61（北斗版）给予您革新性的用户体验。

在以V8为代表的成熟产品的基础上进行了100多项技术改进，这其中包括：

• 人体工程学按键面板设计，由两个按键变为三个按键，由薄膜按键变为触点按键，用户操作步骤减少 50%，故障率降低 50%，防水能力提高 50%。
• 多方位天线高标志线、方便用户高精度仪器高的测量需求。
• 全部布线采用 FPC 可靠的电路单元连接设计，故障率显著减低。
• 高性能的μModule 电源设计，减少电力损失 10%，更环保。
• 采用美国通用公司柔性纳米材料外壳、抗冲击、耐磨能力显著提高。

100 多项的革新，代表中海达公司对完美产品的执着追求！

采用国内一流的北斗多星多系统内核

支持多星GNSS系统

系统模块不仅支持包括中国的北斗B1/B2以及美国的 GPS L2C、L5信号在内的各种卫星信号。

内置收发一体电台，基准站与移动台完全互换

• F61（北斗版）内置可调功率的低功耗收发一体电台模块，不需要外挂电台可进行小范围 (10km) 作业，轻便快捷
• F61（北斗版）在内置电台的作业中，利用 2 块共 8800mAh 的内置电池，无需任何外部电池，就能满足 16 个小时的连续作业
• 任何作业模式下，基准站与移动台完全一样，所有主机自由组合与切换，极大提高产品使用效率
• 接入 CORS 系统作业时，基准站可做移动站使用，不再闲置浪费

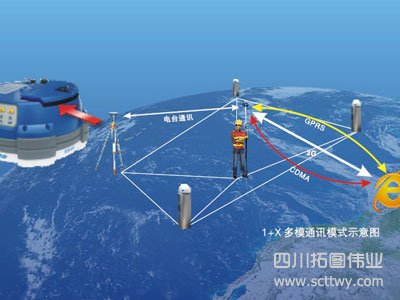

业内首创内置 1+X 多模通讯单元

业界首创 1+X 模式自由配置通讯单元，标配内置 1 个基本 GPRS 通讯单元，还可根据用户不同需要，自由增加和置换 3G 通讯单元、CDMA 单元、进口电台单元、V系列兼容电台单元、新型高性能电台单元等，满足不同的作业要求，同时方便产品的更换维修。

GPRS 无线数传单元 (标配内置)

GPRS 无线高速数据传输技术，网络覆盖广，数据传输无距离限制，抗干扰性强，即使在城市复杂环境中也能提供良好的数据传输保障。

3G 无线数传单元 (选购)

3G 通讯采用了更高的频带和更先进的无线接入技术，具有高速的数据下载能力，并且数据传输更稳定，抗干扰能力更强，满足包括照片，视频在内的大容量数据的无线传输。支持WCDMA 网络，国际通用。

CDMA 无线数传单元 (选购)

CDMA 宽带无线网络数据传输技术，有较强的抗干扰能力，传输速度快，信号稳定，适用于 RTK 测量高速、连续、大容量数据传输的特殊需求。

兼容 V系列的内置收发一体电台单元 (选购)

本电台是国产的高品质电台，理想条件下可实现 10 多公里的数据传输，可兼容客户已有 V系列 RTK 基准站与移动台。

新型高性能内置收发一体电台单元 (选购)

为满足 F61（北斗版）对更高数据传输质量的要求，在现有的数据链技术的基础上重新开发新型高性能收发一体电台，更好、更远更低功耗。

兼容进口品牌RTK的内置收发一体电台单元 (选购)

内置进口收发一体电台单元，稳定、高效、距离远。更可与进口品牌 RTK 基站或移动台兼容作业。

业内最强防水、防尘、防摔性能

超过 IP67 的三防设计使得水下 2 米浸泡、3 米硬地自然跌落依然能正常使用。

• 采用美国通用公司柔性纳米材料外壳
• 加固内部框架设计
• 双层密封舱防水设计
• 加宽加厚的多重防水防摔圈设计

智能化故障自我诊断功能

相关配件

多功能 超轻便高性能手簿iHand18系列

• iHand18系列采用业内最高三防设计，特别加固的结构可承受1.5米跌落至硬地，IP67的防水防尘性能，更适合复杂环境使用。
• iHand系列采用超轻便托盘设计，在保证强度的前提下作业更轻松，同时配置的超大容量锂电池能满足您全天作业要求。

GIS数据采集型手簿iHand18G（选配）

iHand18G在iHand18的基础上全面引入了GIS数据采集技术，实现了RTK技术与GIS数据采集技术的完美结合，使RTK应用不再局限于传统的测绘领域。

高端的系统配置

• WINCE6.0 R3操作系统
• 833MHz主频Cortex-A8内核CPU，内嵌2D/3D硬件图形加速器GPU
• 256M DDR内存
• 内置1GB FLASH闪存
• 3.5 英寸专业级户外彩色触摸屏
• 300万像素高清晰摄像功能：实现RTK野外测量实时摄像，可进行点标记、测量环境的直观记录；可实现GPS坐标与影响属性信息自动匹配标注
• 通过蓝牙可无线协同测距仪实现偏距测量
• 可实现GPS坐标与实时语音、影像属性信息自动匹配标注
• 超强防水、防尘、防摔性能： 1.5米硬地跌落防摔 IP67防水、防尘

新型高性能外挂电台

采用国际最新电台传输技术，具有超长距离，低功耗，强抗干扰，高安全性的优势。性能与进口电台媲美，适合恶劣环境、特殊要求的作业场合。

性能优势：

• 长距离：同样功率条件下，数据传输距离超过国内外其它数传电台，稳定性高。
• 低功耗：依不同需要可调发射功率。
• 稳定性：抗干扰能力极强，误码率极低。
• 安全性：电源防浪涌，天线开路、短路等保护措施；防尘，防水，防震特性。

应用案例

• 施工放样：丰富的点、线放样功能，辅以图形化的操作指导，给您的工程施工节约更多成本。
• 电力交通：方便的电力测向、测距、角度计算功能；全面实用的公路测设、中桩、边桩测量，纵、横断面测量功能。
• CORS 应用面向：CORS 系统的应用，只需一台 RTK 移动台即可接收 CORS 差分信号进行数据采集、施工放样等所有的作业。
• CORS 建站：HD-CORS 融合了中海达多年的成熟建站技术，具有运行稳定，传输距离长等优点，是城市连续参考站系统的首选解决方案。
• 控制测量：一次投资，多重功能，F61（北斗版）的双频静态测量精度满足任何控制测量要求，配套成熟的专业数据解算软件，可助您完成各种高精度的控制测量工作。
• 数据采集：面向 GIS 系统设计的手簿操作软件，灵活的编码功能，满足您快速高效的野外数据采集需要。
• 水上测量：配套中海达测绘权威的海洋测量、海洋成图软件及测深仪，轻松实现水下地形测量工作，彻底改变传统的水上测量作业模式。
• 施工定位：（水上）配合中海达海洋施工定位软件，F61（北斗版）系统助您精准完成抛石、铺排、打桩等海洋工程，满足海上工程的特殊要求。

技术参数

中海达F61（北斗版）GNSS RTK系统技术参数

信号跟踪

• GPS： L1 C/A、L2E、L2C、L5
• 北斗：B1/B2
• 初始化时间：＜10 秒
• 初始化可靠性：>99.9%
• 定位输出：1 Hz、2 Hz、5 Hz、10 Hz、20Hz定位输出（默认10Hz）

定位精度

接收机精度

• 静态、快速静态精度：平面：±(2.5＋1×10-6D)mm、高程：±(5＋1×10-6D)mm
• RTK定位精度：平面：±(10＋1×10-6D)mm、高程：±(20＋1×10-6D)mm

内置通讯

固定GPRS模块

CDMA/3G网络通讯模块（选购）

• 可选 电信 CDMA 通信服务，支持 WCDMA 3G 通讯功能
• 可配置双网络通信，如：GPRS+GPRS、GPRS+CDMA、GPRS+3G

GM-46V内置收发一体兼容V8电台（选购）

• 发射功率在 0.1W、1W、2W 之间可调
• 电台频段 450MHz～470MHz，100 个频道可灵活切换
• 最高19.2Kbps 无线传输速率

GM-46PV 内置收发一体兼容进口电台（选购）

• 兼容天宝、徕卡各种 RTK 产品的数传电台
• 发射功率在 0.1W、0.5W、1W 之间可调
• 电台频段 430MHz～470MHz，32 个频道可灵活切换，用户可自行修改频率表
• 最高19.2Kbps 无线传输速率

GM-46XV 内置收发一体高性能新型电台（选购）

• 发射功率在 0.1W、0.5W、1W 之间可调
• 电台频段 430MHz～470MHz，24 个频道可灵活切换，用户可自行修改频率表
• 最高 19.2Kbps 无线传输速率

外部电台

• 高性能外挂电台
• 电台频段 450MHz～470MHz，19.2Kbps 无线传输速率，100个频道可灵活切换，5W/10W/20W/30W 可调。

接口

• 2 个 RS-232 串行口
• 2 个外接直流电源输入口（复用）
• 1 个蓝牙无线通信口
• 1 个 USB 接口（复用）
• 1 个 GSM 或 CDMA 用 SIM 卡插槽

功能和指标灯

• 3个面版按键：1个电源键，2 个功能键，
• 3个指示灯：1 个卫星指示灯(单色灯)，1 个通讯指示灯(双色灯)，1 个电源指示灯(双色灯)

电气物理特性

• 内存：64M 主机功耗：2.5W
• 输入电压：直流 6-36V
• 电池：高容量锂电池 4400mah/块（2 块），单块电池 GPRS 移动站工作时间 12 小时
• 体积：φ19.5cm×10.4cm
• 重量：1300g（含锂电池）

环境特性

• 防水防尘： IP67，抗2米水下浸泡，完全防止粉尘进入
• 防摔：抗3米自然跌落，工作温度：-45℃～65℃、存储温度：-55℃～85℃

iHand18系列手簿技术参数

• 系统： 操作系统：Windows CE 6.0 R3操作系统
• 处 理 器：833MHz主频Cortex-A8内核CPU，
• 内嵌2D/3D硬件图形加速器GPU
• 内存：256MB DDR内存，内置1GB Flash闪存
• 显示：3.5英寸专业级户外彩色触摸屏

GPS特性（iHand18G特有功能）：

• 支持SBAS（WAAS，EGNOS，MSAS）
• 内置高灵敏度抗干扰GPS天线

精度：

• 单点定位:5米
• SBAS：1-3米
• PPP(利用SEAS信息)技术:0.8-1.5米
• PPP(利用IGS网络数据)技术:0.5米
• 差分后处理:0.5米
• 默认更新率：1Hz
• 首次定位时间：30s（典型）

应用功能：

• 内置300万像素摄像头，具备影象标注功能
• 内置麦克风，具备语音标注功能
• 支持车载导航软件安装，可选配GPS托架、车充、座充（座充选配）
• 支持RMVB、AVI、WMV、MP4、3GP、FLV等格式视频播放

通讯接口：

• 内置蓝牙、USB接口
• 支持WIFI无线局域网
• 内置密封Micro SD卡槽，最大可支持32GB

电源性能：

• 内置7.4V，2000mAh锂电池
• 可连续工作10小时以上，支持在线充电

物理性能：

• 工作温度: -30℃～70℃
• 存储温度：-40℃～80℃
• 三防：IP67，防水、防尘、防震，抗1.5M自由跌落
• 重量：360g（含电池）
